MC_CamTableSelect

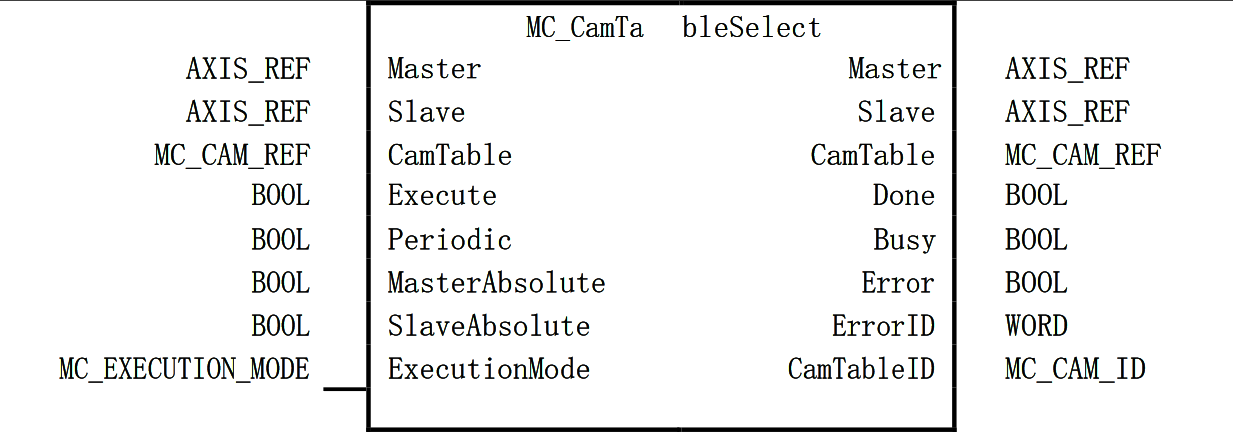

功能块名称:MC_CamTableSelect

该功能块通过设置与相关表的连接来选择凸轮表.

| VAR_IN_OUT | | | | | ---------- | ---- | ---- | ---- | |E|MASTER|AXIS_REF|参考主轴| |E|SLAVE|AXIS_REF|从轴参考| |B| CamTable|MC_CAM_REF|参考CAM描述|

|VAR_INPUT|||| |-|-|-|-| |B|执行|BOOL|上升沿选择| |E|重复模式|BOOL|1 =定期，0 =非定期（单次）| |E|主轴绝对模式|BOOL|1 =绝对；0 =相对坐标| |E|从轴绝对模式|BOOL|1 =绝对；0 =相对坐标| |E|执行模式|MC_EXECUTION_MODE|定义FB的时间顺序。
mcImmediately- 该功能立即有效，并且可能影响正在进行的运动，但不影响状态（请注意：默认行为）
*mcQueued-*与BufferMode“ Buffered”相同的功能。|

|VAR_OUTPUT|||| |-|-|-|-| |B|Done|BOOL|完成| |E|Busy|BOOL|FB尚未完成，并且将要输出新的输出值。| |B|Error|BOOL|表示功能块内发生了Error| |E|ErrorID|WORD|错误代码| |E|CamTableID|MC_CAM_ID|将在MC_CamIn FB中使用的CAM表的标识符|

备注： •虚拟轴可用作主轴 •MC_CAM_REF是供应商特定的数据类型 •MC_CAM_ID是供应商特定的数据类型 •MC_CamTableSelect使数据可用。这可以包括： 1.下载配置文件的起点 2.开始生成CAM配置文件 •当“完成”输出为SET时，CamTableID有效并且可以在MC_CamIn FB中使用。 •结构CAM_TABLE_REF中的可能参数为： E MasterPositions REAL，“ CamTable”的MasterValue表达式的列表 E SlavePositions REAL，“ CamTable”的SlaveValues表达式的列表
